运维实战一-网关：路由功能

路由：一个设备从接口(网卡)上接收到数据包，依据设备所使用的某些规则，将数据包转发到其他接口的过程。

本项目有四台虚拟机构成，三台处于不太的网段，一台设置为路由器，实现数据转发功能。

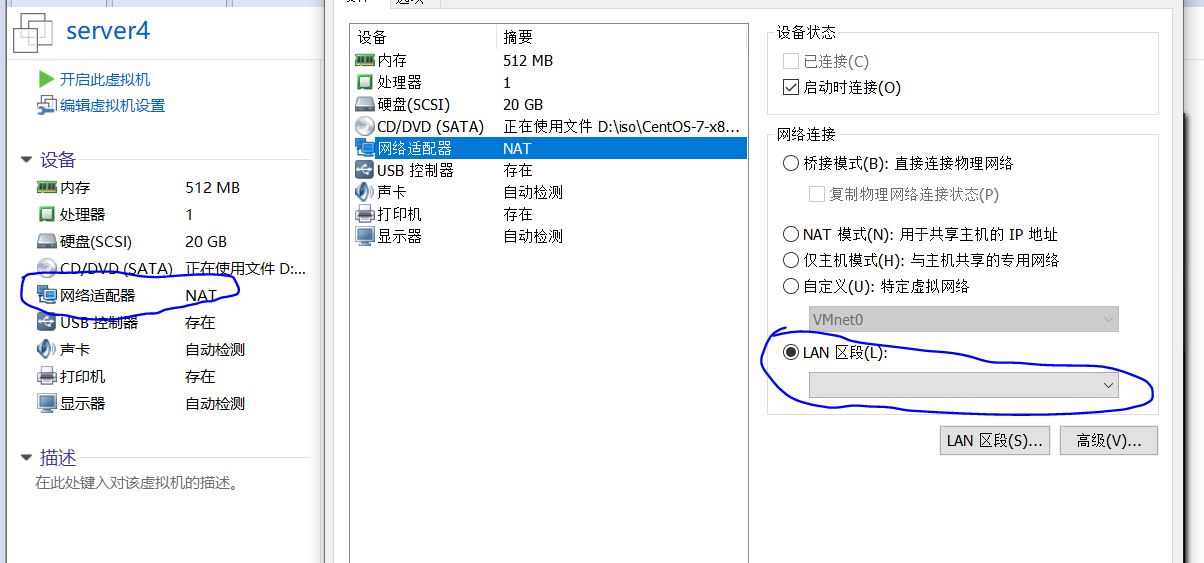

接入虚拟交换机

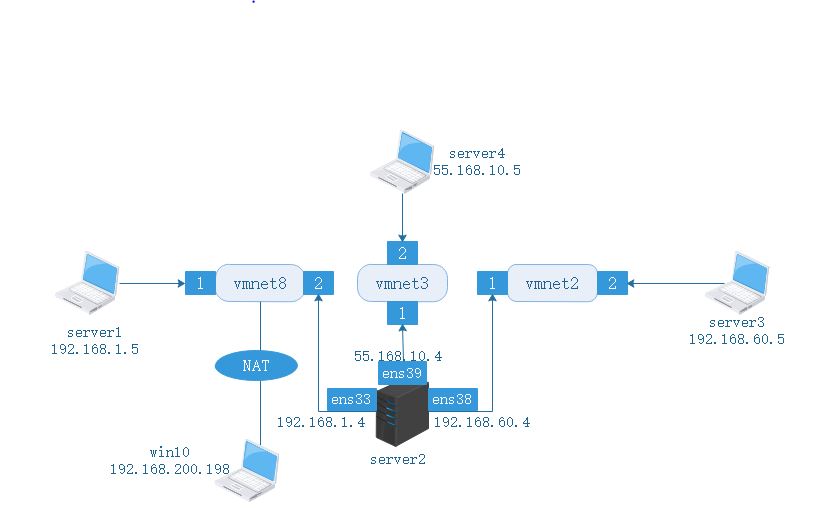

根据架构图，创建出四台虚拟机，并且分别接入到对应的虚拟交换机中。

初步设置ip

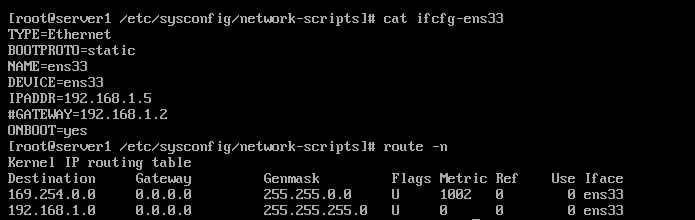

将三台虚拟机设置成相对应的IP，同时注销掉网关设置。还需要注意子网掩码方面的设置(本次实验皆为C类IP地址，使用默认子网掩码)。例如server1虚拟机的配置文件和路由表信息如下：

由server1第一次ping主机server3：

原因：server1主机的route表中无此网段的记录，提示目标不可达，由自己提示

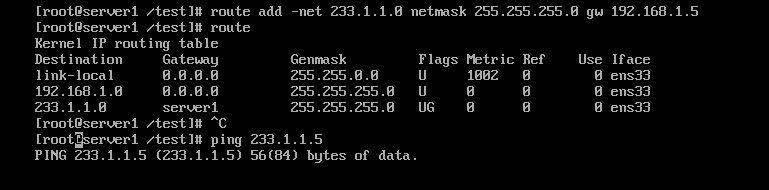

在server1主机添加一条路由信息：route add -net 192.168.60.0 netmask 255.255.255.0 gw 192.168.1.5

数据包已经发出，但是一直无返回信息，原因是数据包一直往server2主机的192.168.1.5这个网卡发送信息，但是对方接收到数据包后发送目标地址并不是自己，因此一直把数据包丢掉。

打开server2主机的核心路由转发功能
vim /etc/sysctl.conf 在最后一行添加：net.ipv4.ip_forward = 1

验证是否成功：在bash中执行： sysctl -p 会出现 net.ipv4.ip_forward = 1 这个信息。

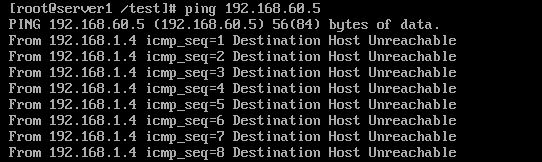

在server1中再次ping和主机server3统一网段的地址，但是该主机不存在：

会由主机server2提示目标主机不可达

在server3主机添加一条路由信息：route add -net 192.168.1.0 netmask 255.255.255.0 gw 192.168.60.4
可以发现两台主机ping通了！！！！！！

意外总结

在server2添加一条默认网关(route add default gw 192.168.1.2)
|
server1通过把网关指向server2可以上网
server3、server4通过把网关指向server2不可以上网
|
原因：vmnet8号交换只会把192.168.1.0/24网段的IP通过NAT技术在出栈时把IP换为win10IP，数据包回来时再换回原IP地址
而server3、server4主机不属于这一网段
